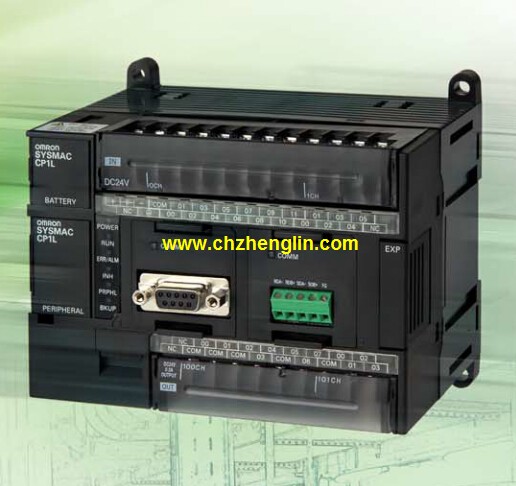

CP1L-L20DR-D產品特點及功能介紹：
PROFIBUS-DP從站單元
CompoBus/D(設備網)主單元是一個符合于設備網的多主控總線。
適合設備網。
符合Alen-Bradley設備網，因此可連接各種設備。
專用電纜節省接線工作量
二個節點通過一根專用電纜連接，大大減少接線工作量。
允許使用T型分枝接線，支路接線和多站接線。
利用C200HX,C200HG和C200HE系列主站多可連接50個從站單元，得到1600點I/O控制CP1L-L20DR-D
網絡長度不過500米時，高通信速度為125Kbpso
網絡長度不過100米時，高通信速度為500Kbpso
用CompoBus/B支持軟件Configrator可實現擴展。
若使用支持軟件Configrato可實現在主單元的I/O配置變更，
在7個CPU上使用多個主單元。
CompoBus/S主單元高速ON/OFF總線省配線和減少工時。
大通信掃描周期為1ms。
在大1ms通信掃描周期內可與多32個從站單元通信、交換256點數據；
而與16個從單元通信、交換128點數據只需要0.5ms。
專用電纜節省接線工作量。
主站單元與從站單元，或從站單元之問用專用扁平電纜或VCTF電纜連接。
允許使用T型分枝和多站接線。
用T型分枝連接器可以方便地增加從站單元數量，
使用T型分枝連接器和專用的扁平電纜，便于增加從站單元數量。
長干線長度為100米。
允許在長的100米的干線上進行高速ON/OFF通信。輸出點數：64點、漏型。
額定電壓：DC12～24V。
大負載電流：0.3A/點6.4A/單元。
外部連接：富士通兼容連接器。
用于高速輸出和不同應用的各種基本輸出單元。
這些輸出單元從CPU單元接收輸出指令的結果并執行外部設備的ON/OFF控制。
高速輸出型號CJ1W-OD213和CJ1W-OD234可以幫助提高系統總處理能力。
提供了高速輸出型號以滿足各種應用。
ON響應時間：15μs，OFF響應時間：80μs
輸出單元具有三種輸出類型中的任何一種：繼電器接點輸出、三端雙向輸出或晶體管輸出。
對于晶體管輸出，可在漏型輸出或源型輸出中進行選擇。
還提供具有負載短路保護的輸出單元。*1
選擇每個應用的佳接口：Fujitsu連接器或MIL連接器。*2
提供了各種連接器-端子塊轉換單元，使您可以方便地對外部輸出設備進行布線。
*1.以下單元具有負載短路保護：CJ1W-OC202、CJ1W-OD204、CJ1W-OD212和CJ1W-OD232。
*2.可用于具有32點輸出或64點輸出的型號。輸入點數：32點。
輸入電壓：AC100-120V。
輸入電流：10mA/AC100V。
動作電壓（ON電壓）：小AC60V。
動作電壓（OFF電壓）：大AC20V。
輸入應答時間（ON應答時間）：35ms以下。
輸入應答時間（OFF應答時間）：55ms以下。
這是PLC控制器基本、廣泛的應用領域，
它取代傳統的繼電器電路，
實現邏輯控制、順序控制，既可用于單臺設備的控制，
也可用于多機群控及自動化流水線。
如注塑機、印刷機、訂書機械、組合機床、磨床、包裝生產線、電鍍流水線等等。
開關量主要指開入量和開出量，是指一個裝置所帶的輔助點，
譬如變壓器的溫控器所帶的繼電器的輔助點點、閥門凸輪開關所帶的輔助點，
接觸器所帶的輔助點、熱繼電器，
這些點一般都傳給PLC或綜保裝置，
電源一般是由PLC或綜保裝置提供的，
自己本身不帶電源，所以叫無源接點，
也叫PLC或綜保裝置的開入量。
